Alliages de brasage tendre pour tubes en cuivre : eau potable et chauffage
Alliages sans plomb Sn97Cu3 et Sn97Ag3 pour le brasage capillaire des tubes et raccords en cuivre
Alliages sans plomb pour le brasage tendre des tubes en cuivre : alliage étain-cuivre Sn97Cu3 et Sn97Ag3, désignés dans l'EN ISO 9453, à utiliser avec un flux adapté. Pour les installations de gaz, la norme UNI 7129 n'admet pas le brasage tendre : il faut du brasage fort ou des raccords à sertir certifiés. Dickmann ne fournit pas d'alliages de brasage fort.
Pourquoi choisir nos alliages pour les installations
Avantages techniques et fiabilité pour les installations professionnelles
Spécifications techniques des alliages pour installations
Alliages pour le brasage tendre des tubes en cuivre selon EN ISO 9453
| Type | Composition | Point de fusion | Application |
|---|---|---|---|
| Sn97Cu3 | Sn97/Cu3 | 227–310 °C | EN ISO 9453 n° 402 · eau sanitaire et chauffage |
| Sn97Ag3 | Sn97/Ag3 | 221–224 °C | Intervalle de fusion réduit · joints plus fluides |

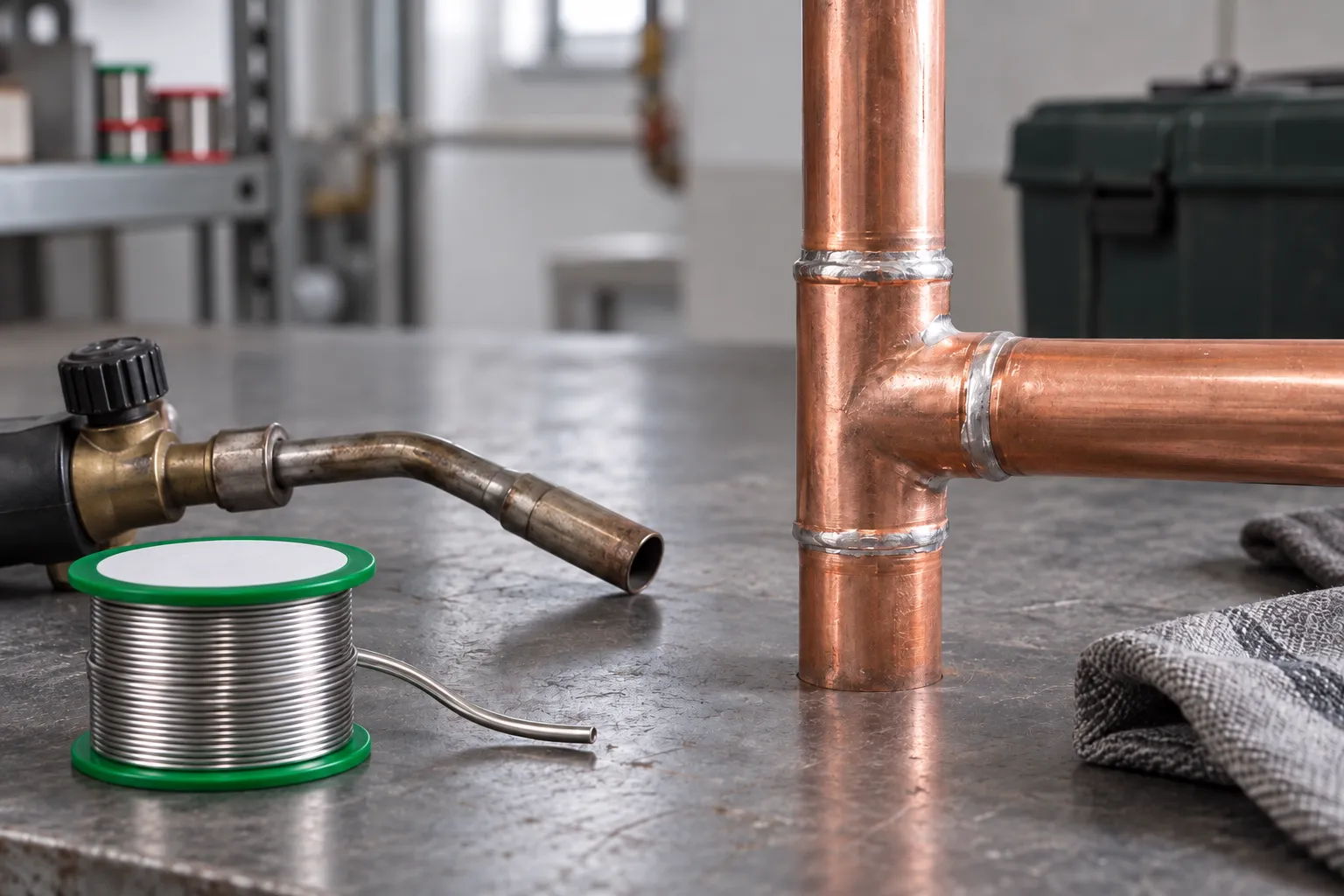

Brasage capillaire des tubes en cuivre : la procédure
Le brasage tendre des tubes en cuivre se fait par capillarité : l'alliage fondu pénètre dans l'interstice entre le tube et le raccord. La qualité du joint dépend avant tout de la préparation.
- Coupez le tube d'équerre et ébavurez-le à l'intérieur et à l'extérieur.
- Nettoyez jusqu'au métal brillant l'extérieur du tube et l'intérieur du raccord.
- Appliquez une fine couche de flux de plomberie sur le tube et le raccord.
- Insérez le tube jusqu'en butée et chauffez le raccord de manière uniforme.
- Approchez le fil du bord du joint : l'alliage doit fondre au contact du cuivre chaud, non de la flamme.
- Laissez refroidir sans bouger le joint et éliminez les résidus de flux.
Alliages et limites d'utilisation
Pour l'eau sanitaire et le chauffage, on utilise des alliages sans plomb désignés dans l'EN ISO 9453 : le Sn97Cu3 et le Sn97Ag3, disponibles en fil plein de 0,5 à 4 mm sur bobines de 0,25 à 4 kg. Pour les tuyauteries de gaz et les circuits frigorifiques, le brasage tendre n'est pas admis : il faut du brasage fort, que Dickmann ne fournit pas, ou, pour le gaz, des raccords à sertir certifiés.
Secteurs d'utilisation dans les installations
Applications professionnelles pour chaque type d'installation
Plomberie sanitaire
Tuyauteries et raccords en cuivre pour l'eau chaude et froide sanitaire, avec des alliages sans plomb.
Chauffage
Installations thermiques, collecteurs, radiateurs et planchers chauffants avec tuyauteries en cuivre.
Raccords et robinetterie
Brasage capillaire de raccords en cuivre et en laiton sur les tuyauteries sanitaires et de chauffage.
Maintenance et réparations
Interventions sur installations existantes : remplacement de tronçons de tube et de raccords en cuivre.
Sn97Cu3 ou Sn97Ag3 : lequel choisir ?
Les deux alliages sans plomb pour le brasage tendre des tubes en cuivre
| Caractéristique | Sn97Cu3 | Sn97Ag3 | Remarques |
|---|---|---|---|
| Intervalle de fusion | 227–310 °C | 221–224 °C | Le Sn97Ag3 passe plus rapidement à l'état liquide |
| Mise en œuvre | Bonne | Très bonne | Le Sn97Ag3 s'écoule mieux dans les joints capillaires |
| Coût | Plus bas | Plus élevé | L'argent augmente le prix de l'alliage |
| Usage type | Eau sanitaire, chauffage | Joints exigeant une résistance plus élevée | Tous deux sans plomb |
Pour l'eau sanitaire et le chauffage, on utilise le brasage tendre avec Sn97Cu3 ou Sn97Ag3. Pour les installations de gaz et les circuits frigorifiques, le brasage tendre n'est pas admis : il faut du brasage fort ou, pour le gaz, des raccords à sertir certifiés. Dickmann ne fournit pas d'alliages de brasage fort.
Questions fréquentes sur le brasage pour installations
Réponses aux questions les plus courantes sur les alliages pour installations
Demandez conseil pour votre installation
Comparez les alliages étain-cuivre, choisissez le flux et découvrez notre système qualité ISO 9001. Demandez un devis pour les formats et les quantités.
