SAC305, SAC0307 o 99SnCuNiGe (equivalente a SN100C): qué aleación sin plomo elegir para ola y selectiva
En los procesos de baño, la soldadura por ola y la selectiva, el crisol contiene decenas o cientos de kilos de aleación y debe reponerse continuamente: la elección de la aleación pesa en el coste más que en cualquier otro proceso. Esta guía compara las tres aleaciones sin plomo más utilizadas y explica cuándo conviene cada una.
Dickmann Srl · actualizado el

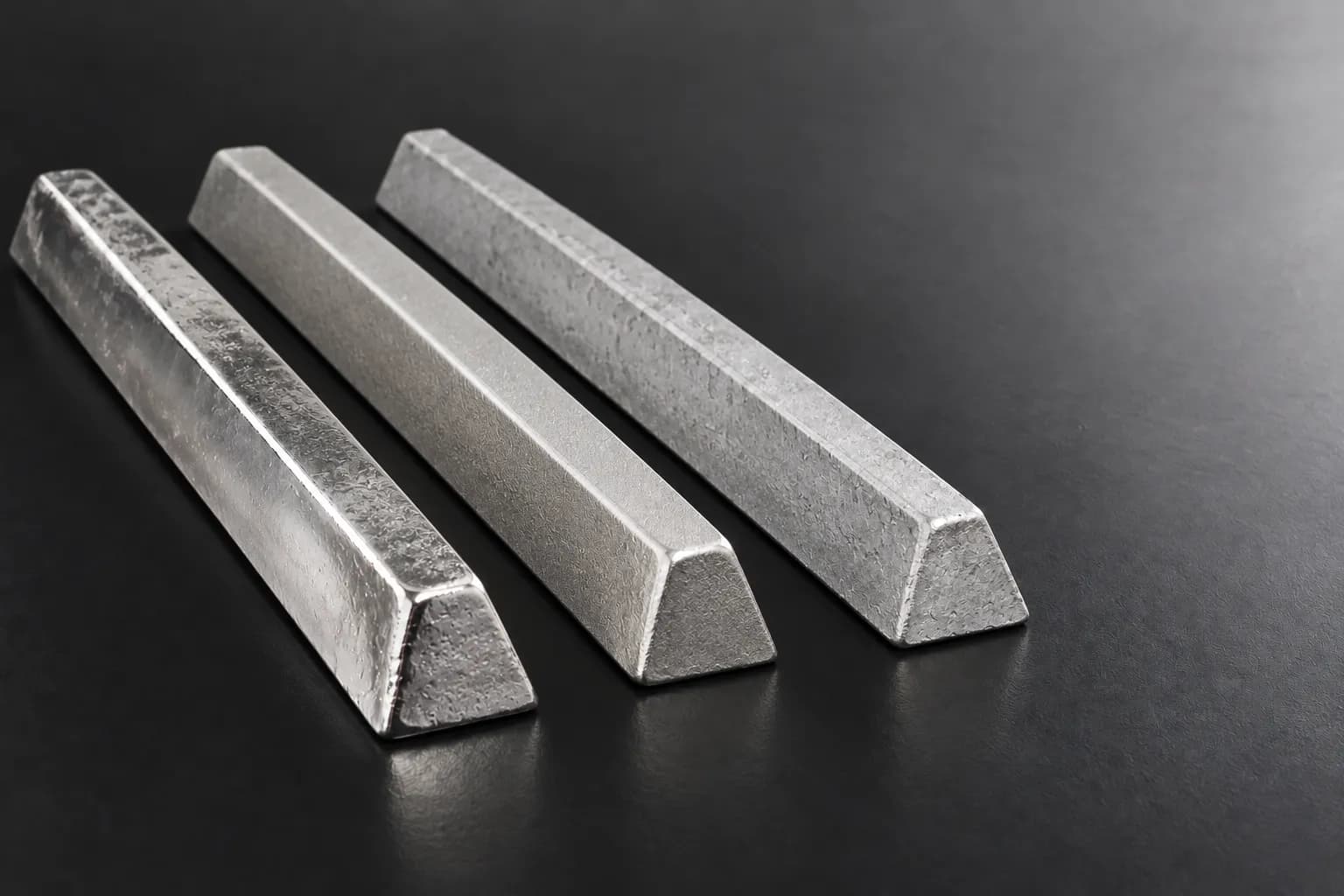

Las tres aleaciones comparadas
Las diferencias son cualitativas y se refieren a las aleaciones en general; los resultados en la línea dependen de la máquina, las tarjetas, el fundente y la gestión del baño.
| Característica | SAC305 | SAC0307 | 99SnCuNiGe (equiv. SN100C) |
|---|---|---|---|
| Composición | Sn96.5/Ag3/Cu0.5 | Sn99/Ag0.3/Cu0.7 | Sn/Cu0.7/Ni0.05/Ge |
| Plata | 3 % | 0,3 % | 0 % |
| Fusión | 217–220 °C | 217–227 °C | 227 °C (eutéctica) |
| Coste de la aleación | Alto | Medio-bajo | Bajo |
| Formación de escoria (dross) | Media | Media | Reducida |
| Erosión del cobre | Mayor | Mayor | Reducida |
| Aspecto de las uniones | Mate | Mate | Brillante |
| Uso típico en baños | Cuando lo exige el pliego de condiciones | Ola, selectiva, HASL a coste contenido | Ola, selectiva, HASL sin plata |
Cuándo elegir SAC305
La SAC305 es el estándar de la electrónica sin plomo y la aleación de referencia del reflow SMT. En los baños de ola y selectiva se utiliza sobre todo cuando el cliente la prescribe en el pliego de condiciones, o cuando se quiere la misma aleación en todos los procesos de la tarjeta. Contiene un 3 % de plata, por lo que es la más cara de las tres.
Cuándo elegir SAC0307
La SAC0307 contiene una décima parte de la plata de la SAC305 y cuesta menos, manteniendo una buena mojabilidad en los procesos de baño. A cambio, tiene un intervalo de fusión más amplio (217–227 °C), requiere algunos grados más en el crisol y su resistencia mecánica y a la fatiga térmica es algo inferior: está indicada para componentes THT y tarjetas no críticas fabricadas en grandes volúmenes.
Cuándo elegir 99SnCuNiGe
La 99SnCuNiGe es la aleación Dickmann equivalente a la SN100C®: estaño-cobre con pequeñas adiciones de níquel y germanio, sin plata. El níquel reduce la erosión del cobre de pads y terminales y hace que las uniones sean brillantes; el germanio limita la oxidación del baño y, por tanto, la escoria. Es eutéctica a 227 °C: en los baños trabaja algunos grados por encima de la SAC305.
SN100C® es una marca registrada de Nihon Superior Co., Ltd. La 99SnCuNiGe es una aleación Dickmann de composición equivalente.
Cambiar de aleación en el crisol
Las aleaciones no deben mezclarse: reponer un baño de SAC305 con 99SnCuNiGe cambia la composición y el intervalo de fusión. Para cambiar de aleación, el crisol debe vaciarse o diluirse y el nuevo baño debe verificarse con un análisis. Dickmann analiza los baños de los clientes a partir de una muestra de al menos 250 gramos: consulte los servicios de análisis. Las aleaciones están disponibles en barras para soldadura por ola y en hilo macizo para selectiva.
