Temperaturas de fusión de las aleaciones de soldadura: la tabla completa
¿A qué temperatura funde el estaño? ¿Y una aleación 60/40, una SAC305 o una Sn97Cu3? Esta guía reúne en una sola tabla el solidus y el liquidus de las aleaciones de soldadura más utilizadas, explica la diferencia entre aleaciones eutécticas y aleaciones con intervalo de fusión e indica cómo pasar de la temperatura de fusión a la temperatura de trabajo.
Dickmann Srl · actualizado el

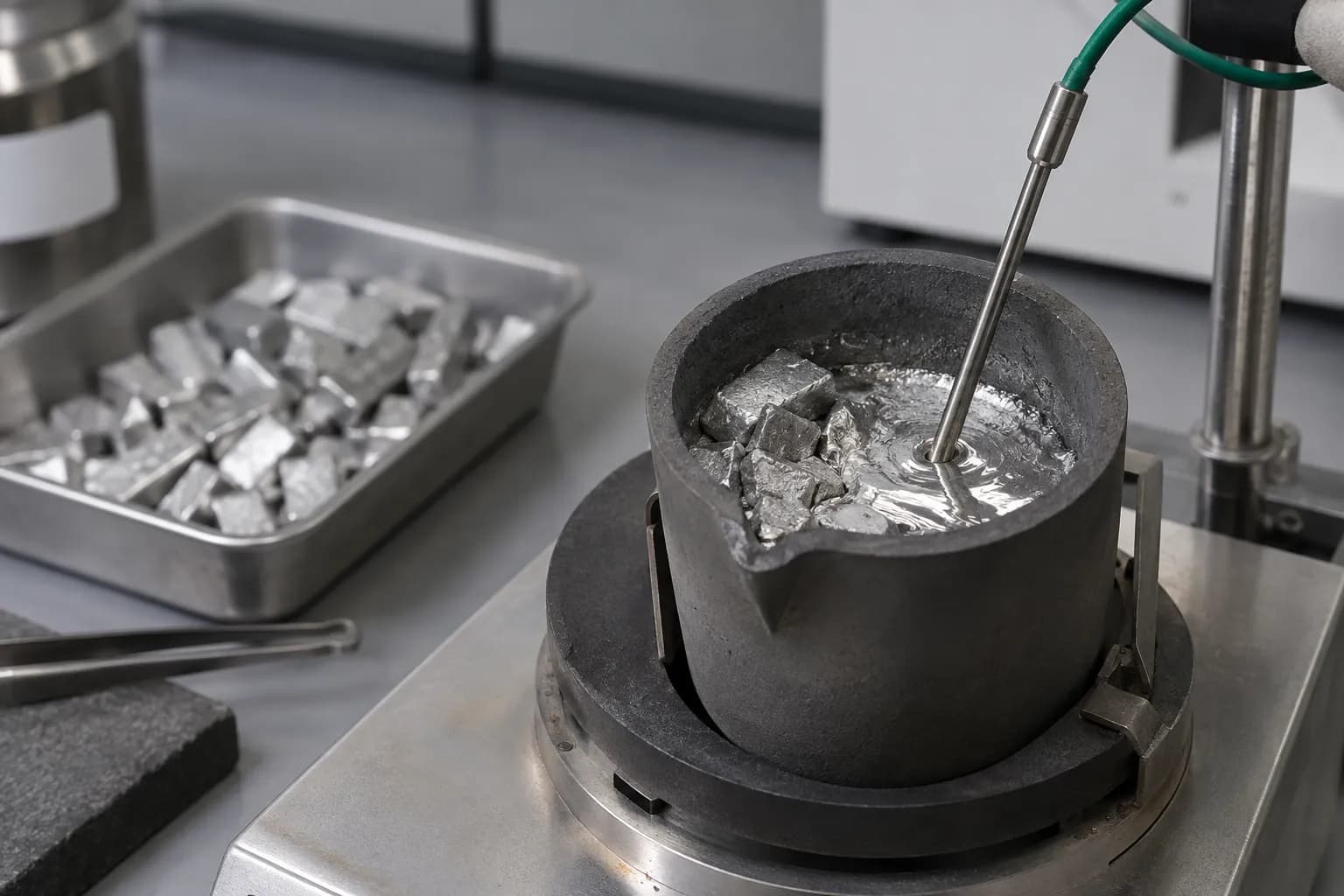

Tabla de temperaturas de fusión
El solidus es la temperatura a la que la aleación empieza a fundir; el liquidus, aquella a la que está completamente líquida. En las aleaciones eutécticas ambos valores coinciden. Los valores son típicos: para cada lote son vinculantes la ficha técnica y el certificado de análisis.
| Aleación | Composición | Solidus | Liquidus | Tipo |
|---|---|---|---|---|
| Estaño puro | Sn 99,9 % | 232 °C | 232 °C | Metal puro |
| Sn63Pb37 | Sn63/Pb37 | 183 °C | 183 °C | Eutéctica con plomo |
| Sn60Pb40 | Sn60/Pb40 | 183 °C | 190 °C | Con plomo |
| Sn50Pb50 (50/50) | Sn50/Pb50 | 183 °C | 216 °C | Con plomo |
| SAC305 | Sn96.5/Ag3/Cu0.5 | 217 °C | 220 °C | Sin plomo, casi eutéctica |
| SAC405 | Sn95.5/Ag4/Cu0.5 | 217 °C | 221 °C | Sin plomo |
| SAC0307 | Sn99/Ag0.3/Cu0.7 | 217 °C | 227 °C | Sin plomo, bajo contenido de plata |
| Sn96.5Ag3.5 | Sn96.5/Ag3.5 | 221 °C | 221 °C | Sin plomo, eutéctica |
| Sn97Ag3 | Sn97/Ag3 | 221 °C | 224 °C | Sin plomo |
| Sn99.3Cu0.7 | Sn99.3/Cu0.7 | 227 °C | 227 °C | Sin plomo, eutéctica |
| 99SnCuNiGe (equivalente a SN100C) | Sn/Cu0.7/Ni0.05/Ge | 227 °C | 227 °C | Sin plomo, eutéctica |
| Sn97Cu3 | Sn97/Cu3 | 227 °C | 310 °C | Sin plomo, intervalo amplio |
| Sn95Sb5 | Sn95/Sb5 | 235 °C | 240 °C | Sin plomo, alta temperatura |
| Sn95Ag5 | Sn95/Ag5 | 221 °C | 245 °C | Sin plomo, alta temperatura |
| Plomo puro | Pb | 327 °C | 327 °C | Metal puro |
Designación y pureza de las aleaciones según EN ISO 9453 e IPC J-STD-006.
Aleaciones eutécticas e intervalo de fusión
Una aleación eutéctica pasa de sólida a líquida a una sola temperatura: Sn63Pb37 a 183 °C, Sn99.3Cu0.7 y 99SnCuNiGe a 227 °C. Solidifica con rapidez y de forma uniforme, sin fase pastosa: es la opción preferida en electrónica, donde la unión no debe moverse mientras se enfría.
Las aleaciones con intervalo de fusión permanecen pastosas entre el solidus y el liquidus. Un intervalo amplio, como los 183–216 °C de la 50/50 o los 227–310 °C de la Sn97Cu3, resulta útil cuando hay que modelar el cordón o rellenar uniones anchas, por ejemplo en hojalatería, en el sellado de ataúdes de zinc y en la soldadura capilar de tubos de cobre. En electrónica, en cambio, una unión que se mueve durante la fase pastosa puede volverse porosa o agrietarse.
De la temperatura de fusión a la temperatura de trabajo
La temperatura de trabajo siempre es superior al liquidus: la aleación debe mojar las superficies y la masa térmica de la unión absorbe calor. Estos son los valores típicos que utilizamos en nuestras páginas; son vinculantes las fichas técnicas de la aleación, del fundente y de la máquina.
| Proceso | Aleaciones sin plomo | Aleaciones de estaño-plomo |
|---|---|---|
| Soldador (punta) | 330–370 °C | 300–340 °C |
| Baño de soldadura por ola | 255–265 °C para SAC305, algunos grados más para las aleaciones a 227 °C | Más baja, en función de la aleación |
| Crisol de soldadura selectiva | 270–300 °C | Más baja, en función de la aleación |
| Reflow (pico) | 240–250 °C para SAC305 | Perfil según la ficha técnica de la pasta |
Por qué las aleaciones sin plomo funden a mayor temperatura
El plomo reduce la temperatura de fusión del estaño hasta los 183 °C del eutéctico Sn63Pb37. Sin plomo, las aleaciones base estaño con plata y cobre funden entre 217 y 227 °C: el paso a las aleaciones sin plomo, obligatorio para los equipos sujetos a la directiva RoHS, ha elevado las temperaturas de proceso entre 35 y 45 °C. Para elegir la aleación, consulte la guía de aleaciones sin plomo y la comparación entre SAC305, SAC0307 y 99SnCuNiGe.
