Aleaciones para HASL / HAL (nivelado por aire caliente) de circuitos impresos
Barras sin plomo y de estaño-plomo para los crisoles HASL de los fabricantes de PCB

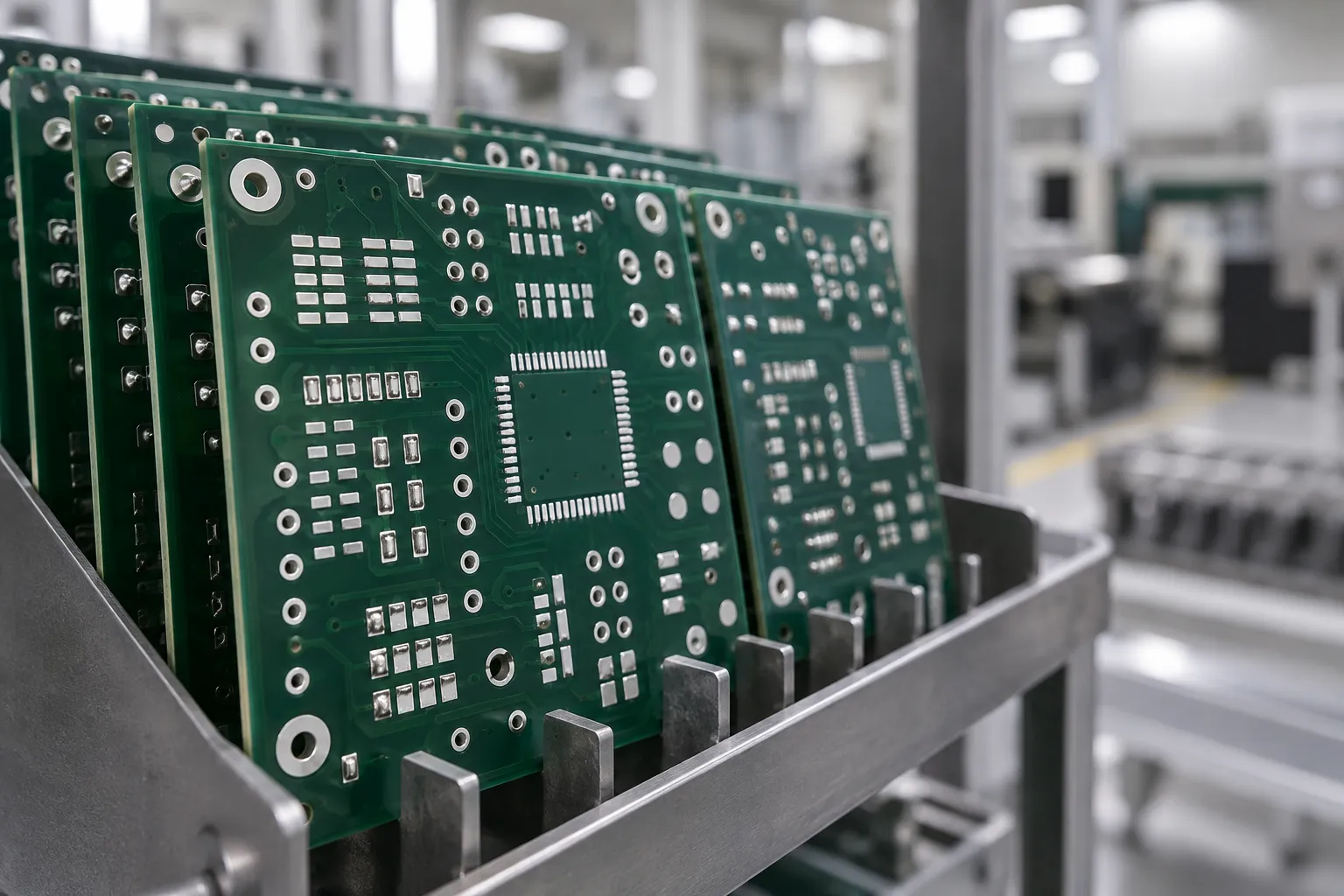

El HASL (Hot Air Solder Leveling, nivelado por aire caliente, también llamado HAL) es el acabado en el que el circuito impreso se sumerge en un baño de aleación fundida y después se nivela con cuchillas de aire caliente. Dickmann suministra a los fabricantes de PCB las aleaciones para los crisoles HASL, sin plomo y de estaño-plomo, en barras Dixtra Electronic de aproximadamente 1 kg.
Por qué el HASL
El HASL deposita sobre los pads de cobre una capa de aleación de soldadura: la superficie ya es soldable, se conserva bien en el tiempo y es uno de los acabados más económicos. Su límite es la planitud: el depósito es menos uniforme que el de los acabados químicos, y esto influye en los componentes de paso muy fino.
El HASL con plomo es la versión tradicional, hoy reservada a los circuitos destinados a usos en los que el plomo está permitido: productos excluidos del ámbito de la directiva RoHS, aplicaciones amparadas por exenciones en vigor o destinadas a mercados fuera de la UE. Para todos los demás se utiliza el HASL sin plomo (LF-HASL), con aleaciones sin plomo de bajo o nulo contenido de plata.
Aleaciones para crisoles HASL
Estas son las aleaciones que suministramos a los fabricantes de circuitos impresos. Para los datos de cada aleación, consulte SAC0307, Sn99.3Cu0.7 y 99SnCuNiGe (equivalente a SN100C).
| Aleación | Tipo | Plata | Notas |
|---|---|---|---|
| SAC0307 | Sin plomo | 0,3 % | Bajo contenido de plata, coste contenido |
| Sn99.7Ag0.3 | Sin plomo | 0,3 % | Aleación de reposición sin cobre para baños SAC0307 |
| Sn99.3Cu0.7 | Sin plomo | — | Sin plata, la más económica |
| 99SnCuNiGe (equivalente a SN100C) | Sin plomo | — | Sin plata; el níquel y el germanio limitan la erosión del cobre y la escoria (dross) |
| Aleaciones de estaño-plomo | Con plomo | — | HASL tradicional, donde el plomo está permitido |
Otras aleaciones sin plomo bajo pedido. Las aleaciones para el llenado del crisol se fabrican según EN ISO 9453:2020.
Gestión del crisol HASL
En el HASL el baño está en contacto con grandes superficies de cobre desnudo: por eso la disolución del cobre es más rápida que en la soldadura por ola. Con el cobre disuelto aumentan el liquidus y la viscosidad de la aleación, el depósito se vuelve menos uniforme y aumentan los defectos de nivelado.
La temperatura del crisol debe ajustarse según las indicaciones del fabricante de la máquina y las características de la aleación.
- Reponga a intervalos regulares con barras de la misma familia de aleación del baño; con cobre alto, utilice la versión sin cobre (Sn99,7Ag0,3 para SAC0307, 99SnNiGe para 99SnCuNiGe).
- Controle el cobre y el hierro disueltos con análisis periódicos del baño.
- Cuando el cobre se acerque a los límites, reponga con la aleación sin cobre; si los supera, diluya o sustituya parte del baño.
- Retire regularmente el dross y la escoria de la superficie del crisol.
Análisis del baño y recuperación de la escoria
Dickmann analiza los baños de sus clientes sobre una muestra de al menos 250 gramos de aleación y envía un informe sobre las impurezas con recomendaciones para corregirlas. La escoria (dross) y los residuos de proceso pueden entregarse para su recuperación. Todos los detalles en la página de servicios de análisis y recuperación.
¿HASL, ENIG, OSP o estaño químico?
Comparación cualitativa de los acabados superficiales más habituales.
| Acabado | Planitud | Coste | Notas |
|---|---|---|---|
| HASL con plomo | Media | Bajo | Acabado tradicional, solo donde el plomo está permitido |
| HASL sin plomo | Media | Bajo | Robusto y fácilmente soldable; menos adecuado para el paso muy fino |
| ENIG (níquel-oro químico) | Alta | Alto | Superficie plana, adecuada para fine pitch y BGA |
| OSP (protector orgánico) | Alta | Bajo | Superficie plana, vida útil en almacén más corta |
| Estaño químico | Alta | Medio | Superficie plana; debe gestionarse el riesgo de whiskers |
Formatos y documentación
Las aleaciones para HASL se suministran en barras Dixtra Electronic: sección trapezoidal de aproximadamente 1 kg, cajas de 25 kg, pedido mínimo una caja. Cada lote va acompañado del certificado de análisis; bajo pedido, declaraciones RoHS y REACH y ficha de datos de seguridad.
