Filo animato: come scegliere diametro, flussante e lega

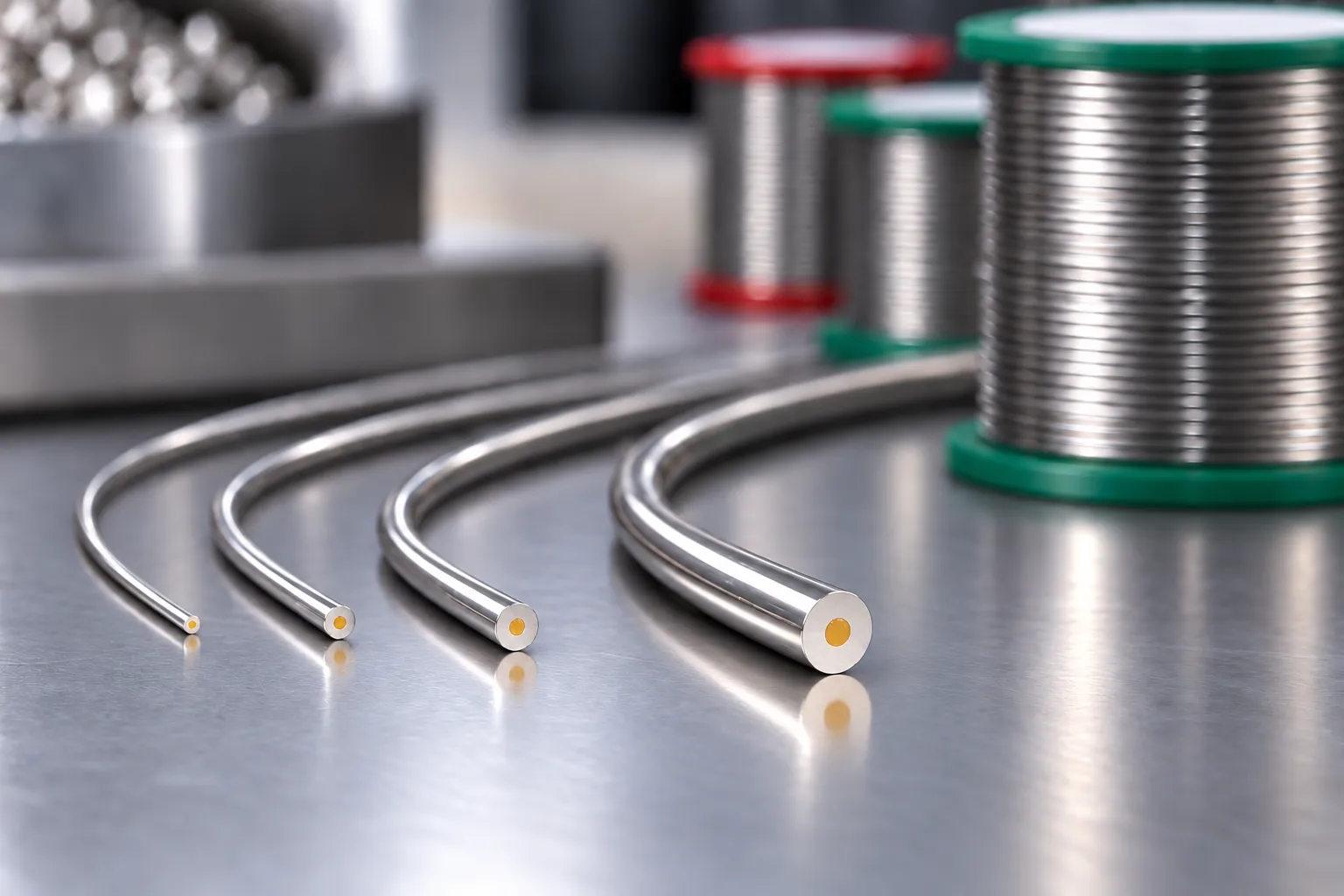

Un filo animato si definisce con tre scelte: la lega, il flussante contenuto nell’anima e il diametro. Sbagliarne una significa giunti freddi, troppo stagno sulle piazzole o residui da pulire. Questa guida riassume i criteri per scegliere il filo giusto per saldatura manuale, rework e robot di saldatura.
Dickmann Srl · aggiornato il
1. Il diametro
Il diametro va scelto in base alla piazzola e alla massa termica del giunto. Un filo troppo grosso deposita lega in eccesso e crea ponticelli; uno troppo sottile rallenta il lavoro e costringe a tenere la punta più a lungo sul giunto.
| Diametro | Uso tipico |
|---|---|
| 0,3 – 0,5 mm | Componenti SMD piccoli e lavori di precisione |
| 0,5 – 0,8 mm | SMD e componenti THT piccoli |
| 0,8 – 1,2 mm | Componenti THT e uso generale |
| 1,5 – 2 mm | Cablaggi, connettori e conduttori di grande sezione |
2. Il flussante
Le versioni più diffuse contengono dal 2 al 3 % di flussante in peso, in un’unica anima o in più micro-anime per un’erogazione più uniforme. Più importante della percentuale è la classe: per l’elettronica si usano flussanti ROL0 a basso residuo, per superfici difficili flussanti più attivi con pulizia dei residui. Vedi la guida alla classificazione IPC J-STD-004.
| Esigenza | Flussante | Fili animati in gamma |
|---|---|---|
| Elettronica, residui minimi | No-clean ROL0 | Dixtra No Clean, AIM Glowcore |
| Elettronica, flussante colofonico | Colofonico ROL0 | Alfa C, Alfa E |
| Superfici difficili, saldature veloci | Colofonico ROM1 | Impetol B |
| Saldature strutturali su rame, ottone, ferro | Organico | Dixtra Gel, Dixtra Glico |
3. La lega
Per le apparecchiature soggette alla RoHS servono leghe lead-free: SAC305 come standard, SAC0307 a basso argento, Sn99.3Cu0.7 e 99SnCuNiGe senza argento. Le leghe stagno-piombo, come 63Sn37Pb e 60Sn39PbCu1, restano per gli usi fuori ambito o coperti da esenzioni. Le leghe con una piccola aggiunta di rame riducono l’usura delle punte del saldatore.
4. Temperatura della punta
Con le leghe lead-free la punta lavora tipicamente tra 330 e 370 °C, con le leghe stagno-piombo tra 300 e 340 °C. Meglio una punta della forma e della massa giuste per il giunto che una temperatura più alta: il calore eccessivo degrada il flussante prima che faccia il suo lavoro e accorcia la vita della punta.
Robot di saldatura
I fili animati si usano anche sui sistemi di avanzamento filo dei robot di saldatura: diametro e rocchetto dipendono dal sistema. Per il rabbocco automatico dei crogioli si usa invece il filo pieno senza flussante.
