Lotbadanalyse für Wellenlöten, Selektivlöten und HASL
Spektrometrisch gemessene Zusammensetzung, Bericht mit Korrekturen und Überwachung des Lotbads über die Zeit
Während der Produktion verändert sich das Lotbad: Es löst Kupfer von Pads und Anschlussdrähten, nimmt Eisen aus der Anlage und Verunreinigungen aus den Oberflächen der Bauteile auf. Überschreiten Kupfer und Verunreinigungen bestimmte Werte, nehmen Brücken, Zapfen und Krätze zu, und ein bleifreies Lotbad kann die RoHS-Grenzwerte überschreiten. Dickmann analysiert Ihr Lotbad und sagt Ihnen, wie Sie es korrigieren, unabhängig davon, wer die Legierung geliefert hat. Der Service gehört zu den Dickmann-Services.
Was wir messen und warum es wichtig ist
| Element | Herkunft | Wirkung auf das Lotbad | Typische Korrektur |
|---|---|---|---|
| Kupfer (Cu) | Ablegierung von Pads, Anschlussdrähten und durchkontaktierten Bohrungen | Der Liquidus steigt, mehr Brücken und Zapfen | Nachfüllen mit kupferarmer oder kupferfreier Legierung, Verdünnung |
| Eisen (Fe) | Erosion des Lottiegels und der Anlagenteile | Körnige Lötstellen, nadelförmige intermetallische Phasen | Prüfung der Anlage, Verdünnung oder Austausch |
| Blei (Pb) | Oberflächen der Bauteile, Verunreinigungen | In bleifreien Lotbädern Gefahr, 0,1 % RoHS zu überschreiten | Verdünnung oder Austausch des Lotbads |
| Silber, Wismut, Nickel | Nennzusammensetzung und Dotierungen der Legierung | Ein von der Spezifikation abweichender Gehalt verändert Schmelzverhalten und Benetzbarkeit | Nachfüllen mit der richtigen Legierung |
| Zink, Aluminium, Cadmium | Unbeabsichtigte Verunreinigungen | Brücken, Oxidation, mehr Krätze | Suche nach der Ursache und Austausch |
Die Eingriffswerte hängen von Legierung und Prozess ab: Im Bericht geben wir die gemessenen Werte und die empfohlenen Maßnahmen an.
Wann Sie das Lotbad analysieren lassen sollten
Neben den regelmäßigen Kontrollen zeigen einige Anzeichen in der Linie, dass sich die Zusammensetzung des Lotbads verschiebt und eine Analyse sinnvoll ist, bevor Sie die Anlagenparameter ändern.
- Brücken und Zapfen nehmen bei gleicher Leiterplatte und gleichen Parametern zu.
- Die Lötstellen werden matt, körnig oder schlecht benetzt.
- Die Krätzebildung nimmt ohne Änderung von Temperatur oder Atmosphäre zu.
- Die Füllung der Durchkontaktierungen verschlechtert sich.
- Sie wechseln Legierung, Lieferanten oder die Oberfläche der Leiterplatten.
- Ein Kunde oder ein Audit verlangt den Nachweis der RoHS-Konformität des Lotbads.
So funktioniert es
- Entnehmen Sie mit einer sauberen Kelle bei Arbeitstemperatur und abseits der Krätze eine Probe von mindestens 250 Gramm aus dem Lottiegel.
- Senden Sie sie uns mit Angabe der Badlegierung, der Anlage und der produzierten Mengen.

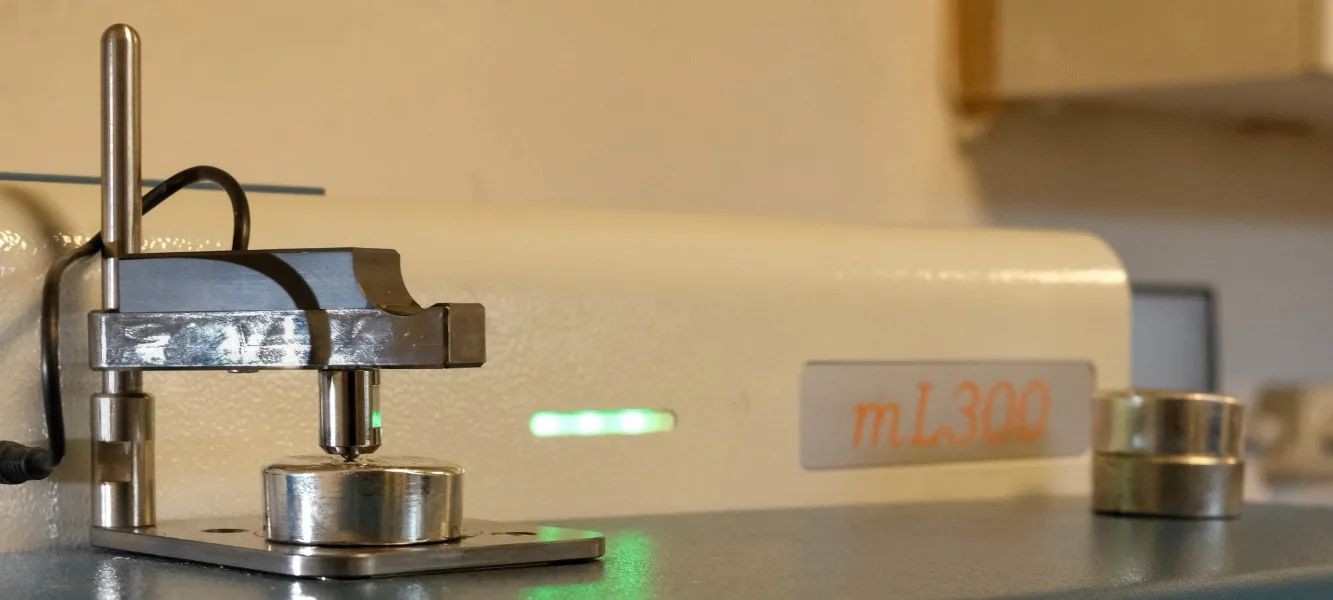

- Wir analysieren die Probe spektrometrisch und messen Basislegierung und Verunreinigungen.
- Sie erhalten einen Bericht mit der gemessenen Zusammensetzung und den Empfehlungen: Nachfüllen, Verdünnen oder Austausch.
- Sie korrigieren das Lotbad mit der angegebenen Nachfülllegierung.
Überwachung des Lotbads über die Zeit
Eine einzelne Analyse zeigt das Lotbad zu einem bestimmten Zeitpunkt; regelmäßige Analysen zeigen, wie es sich entwickelt. Wir vereinbaren mit Ihnen die Häufigkeit der Probenahmen nach Mengen, Leiterplattentyp und Oberflächen: Anhand der Analysehistorie weisen wir Sie frühzeitig darauf hin, wenn sich Kupfer oder Verunreinigungen den Grenzwerten nähern, bevor in der Linie Fehler auftreten.
Den Legierungslieferanten wechseln, ohne den Prozess zu ändern
Bei Lotbarren und Massivdraht zählt nur die chemische Zusammensetzung. Anhand der Analyse Ihres aktuellen Lotbads nennen wir Ihnen die Dickmann-Lotbarren derselben Zusammensetzung, und Sie können den Lottiegel nachfüllen, ohne ihn zu entleeren oder die Parameter zu ändern: siehe SAC0307 und SAC0307 mit Wismut, die Lotbarren für das Wellenlöten und die Zinn-Blei-Lote. Um den Kupfergehalt in SAC0307-Lotbädern zu senken, fertigen wir die kupferfreie Nachfülllegierung Sn99,7Ag0,3.
